1、工程检测方法、检测数量要求

地下连续墙宜采用声波透射法检测，检测槽段数为总槽段数的 30%，县不少

于3个槽段。

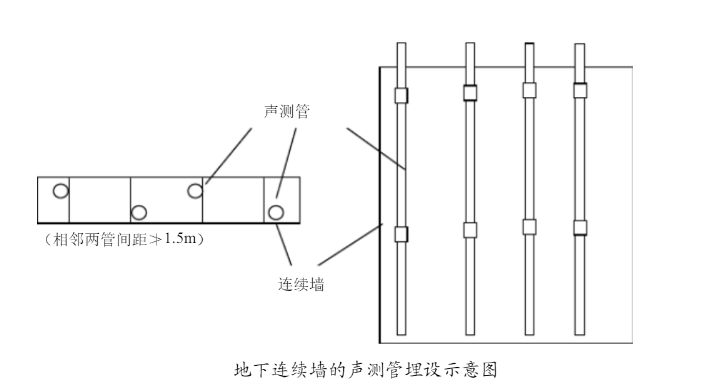

11号出入口与B端风亭共计 30 幅地连墙，故声测管埋设取其中 30%，所以

共计 10 幅地连墙应埋设声测管。

2、工程桩、墙声测管技术要求

1声测管宜用钢管，内径为 40mm 壁厚 2mm 以上

2） 声测管的管道应畅通，管中间不能有阻塞，以保证换能器能顺利升降：

3） 声测管应密封，在底部和接口处要做到密封不漏水，在顶部加盖（测试时打开）；

4） 声测管应牢固绑扎在钢筋笼内侧，声测管之间应相互平行，安装后的声测管间距允许偏差士2cm

5） 声测管与混凝土之间应结合良好；

6)声测管的标高控制，底部到混凝土底；顶部要高出混凝士面，一般到地面，具体以顶盖打开操作方便为宜；

⑦ 工程桩声测管埋设数量要求：桩径≤800mm 的埋设双管：800~-2000mm的埋设三管：大于 2000mm 的埋设四管：

8） 声测管编号以向北方向为起始，顺时针依次为 A、B、C、D，检测前应测量声测管口的实际标高。
