声测管的安装工艺对超声检测的影响播报文章

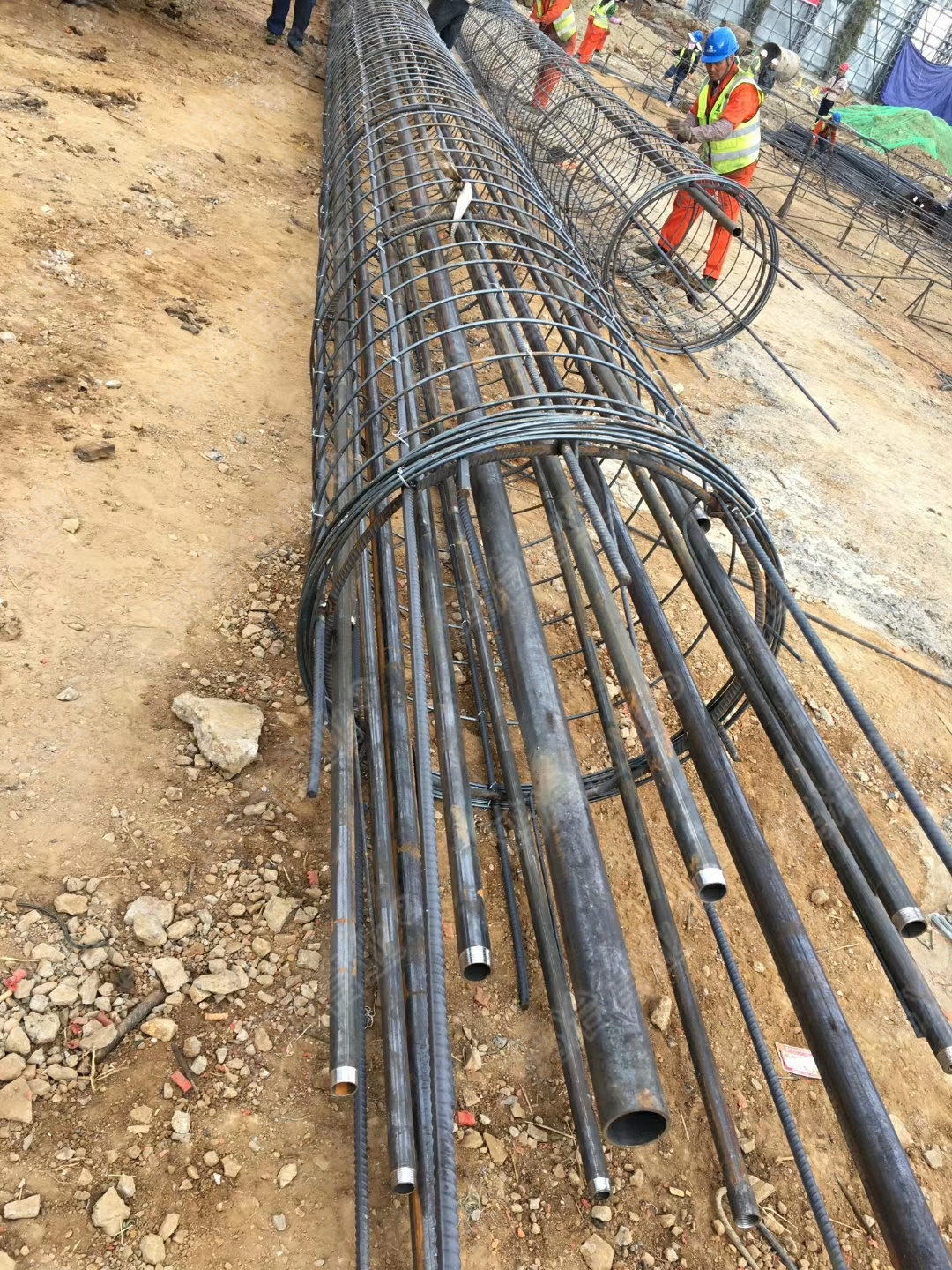

声测管是进行超声波法检测时探头进入桩身内部的通道，是灌注桩超声检测的重要组成部分。声测管可直接固定在钢筋笼内侧上，固定方式采用焊接或绑扎，管子之问应基本保持平行，而且应随钢筋笼分段安装。每段之间的接头可采用反螺纹套筒接口或套筒焊接方案，无论哪一种接头方案都必须保证在较高静水压力下不漏浆，接口内管保持平整，无焊渣、毛刺和凸起物。
施工过程中由于机械吊装人工焊接等因素，声测管易发生变形，而声测管管距只能在桩顶丈量，由于声测管上下彼此不平行，故可能造成采集到的声速和波速误差较大。笔者在大量施工实践中发现，要做到数十米长的几根声测管彼此平行是很困难的，有时声测管的管距上下波动偏差可达20％～40％。更为糟糕的是，声测管是一段一段连接起来的，管距的变化毫无规律，这将直接导致检测误差。
声测管在基桩底部位置弯曲，易造成以下2种误判：
(1)基桩混凝土强度误判。在检测过程中，检测人员只能从混凝土上表面检测得到管间距l4，而声测管在混凝土中的真实间距为l3。检测时，以14为管间距所采集到的检测声速大于以l3为管间距所采集到的真实声速，根据强度推算公式推算检测混凝土强度大于实际混凝土强度。
(2)基桩长度检测误判。由于声测管下部弯曲，而基桩检测长度是通过探头放人声测管的深度进行测量，故检测长度大于实际长度，从而造成桩长误差。
施工过程中由于机械吊装人工焊接等因素，声测管易发生变形，而声测管管距只能在桩顶丈量，由于声测管上下彼此不平行，故可能造成采集到的声速和波速误差较大。笔者在大量施工实践中发现，要做到数十米长的几根声测管彼此平行是很困难的，有时声测管的管距上下波动偏差可达20％～40％。更为糟糕的是，声测管是一段一段连接起来的，管距的变化毫无规律，这将直接导致检测误差。
声测管在基桩底部位置弯曲，易造成以下2种误判：
(1)基桩混凝土强度误判。在检测过程中，检测人员只能从混凝土上表面检测得到管间距l4，而声测管在混凝土中的真实间距为l3。检测时，以14为管间距所采集到的检测声速大于以l3为管间距所采集到的真实声速，根据强度推算公式推算检测混凝土强度大于实际混凝土强度。
(2)基桩长度检测误判。由于声测管下部弯曲，而基桩检测长度是通过探头放人声测管的深度进行测量，故检测长度大于实际长度，从而造成桩长误差。
